Percobaan 1 modul 2 Praktikum μp & μc
Percobaan 1
1. Hardware [kembali]
2. Rangkaian Simulasi [kembali]
Prinsip Kerja :
Pada rangkaian ini kami menggunakan keypad 4x 4 dan Arduino Mega yang di hubungkan oleh 2 seven segmet dan di inputkan oleh keypad dan di tersukan ke Arduino , Cara kerjanya yang dimana Kepad di tekan angka 4 akan keluar 4 dan di tekan 9 keluar 99 disini kita sudah memprogram listning program sesuai kondisi dan benar dimana keypad akan mengoutputkan ke arduiono angka digit yg telah user masukkan dalam bentuk bilanga heksa dan biner dan di proses oleh arduino dan di tampilkan melalui Seven Segment .

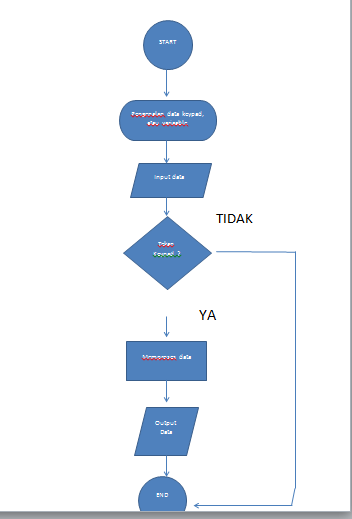

3. Flowchart [kembali]
4. Listing Program [kembali]
void loop()
{
char kode = keypad.getKey();
if (kode == NO_KEY)
return;
if (kode == '0')
{ digitalWrite(2, LOW);
digitalWrite(10, LOW);
digitalWrite(4, LOW);
digitalWrite(5, LOW);
digitalWrite(6, LOW);
digitalWrite(7, LOW);
digitalWrite(8, HIGH);
}
else if (kode == '1')
{ digitalWrite(2, HIGH);
digitalWrite(10, HIGH);
digitalWrite(4, HIGH);
digitalWrite(5, HIGH);
digitalWrite(6, LOW);
digitalWrite(7, LOW);
digitalWrite(8, HIGH);
}
}
5. Vidio [kembali]
6. Kondisi [kembali]
sensor Mic akan menagkap gelombang suara dan d proses d arduino dan di tampilkan prosesnya di lihat dr motor Dc menghitung jarak yang di pantulkan kembali oleh gelombang sensor ultrasonik .
7. Link Download [kembali]
File Proteus download
File Program download
Vidio Rangkaian download
2. Rangkaian Simulasi [kembali]
Pada rangkaian ini kami menggunakan keypad 4x 4 dan Arduino Mega yang di hubungkan oleh 2 seven segmet dan di inputkan oleh keypad dan di tersukan ke Arduino , Cara kerjanya yang dimana Kepad di tekan angka 4 akan keluar 4 dan di tekan 9 keluar 99 disini kita sudah memprogram listning program sesuai kondisi dan benar dimana keypad akan mengoutputkan ke arduiono angka digit yg telah user masukkan dalam bentuk bilanga heksa dan biner dan di proses oleh arduino dan di tampilkan melalui Seven Segment .
| void loop() { char kode = keypad.getKey(); if (kode == NO_KEY) return; if (kode == '0') { digitalWrite(2, LOW); digitalWrite(10, LOW); digitalWrite(4, LOW); digitalWrite(5, LOW); digitalWrite(6, LOW); digitalWrite(7, LOW); digitalWrite(8, HIGH); } else if (kode == '1') { digitalWrite(2, HIGH); digitalWrite(10, HIGH); digitalWrite(4, HIGH); digitalWrite(5, HIGH); digitalWrite(6, LOW); digitalWrite(7, LOW); digitalWrite(8, HIGH); } } |
sensor Mic akan menagkap gelombang suara dan d proses d arduino dan di tampilkan prosesnya di lihat dr motor Dc menghitung jarak yang di pantulkan kembali oleh gelombang sensor ultrasonik .
File Proteus download
File Program download
Vidio Rangkaian download
